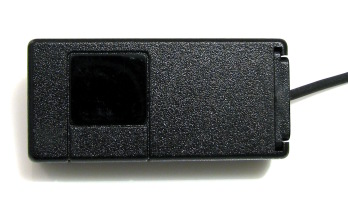

Bel RX-975 laserové čidlo
Zapojení konektoru JACK
Externí detektor typ RX-975 používá dvě oddělená laserová čidla. Tyto čidla obsahu jak fotodiody se zesilovačem, tak i mikroprocesor pro vyhodnocení. Nejsou tedy závislá na hlavní jednotce jdou použít i samostatně.
Čidla jsou připojena přes konektory jack 2,5mm. Význam jednotlivých kontaktů konektoru je uveden níže.
| Číslo kontaktu | Význam kontaktu |
|---|---|
| 1 | Napájení 12V |
| 2 | Výstup signalizace poplachu. Při poplachu je tento výstup připojen na zem přes odpor 1K. |
| 3 | Zem |
Fotografie
Fotografie vnitřku čidla

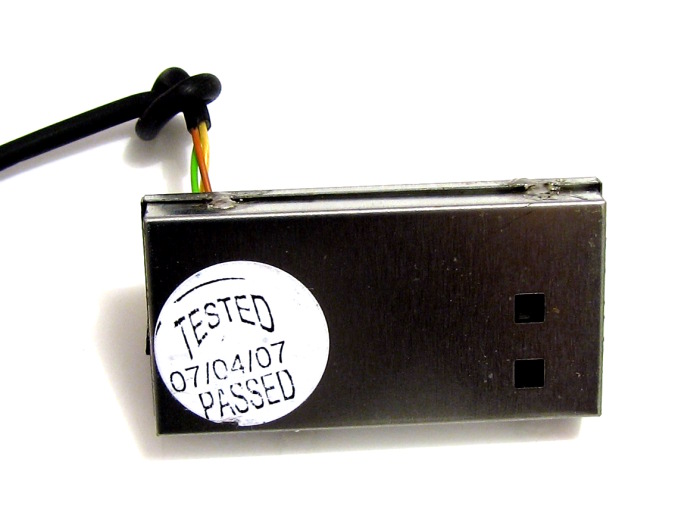

 Po omontování krytu |

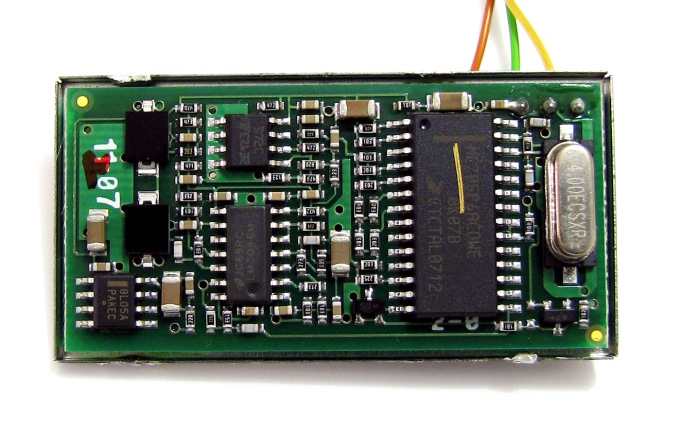

 Plošný spoj zeshora |
